Als Grundstruktur und Ausgangspunkt um unser System in einzelne Teile (Subsysteme) zu zerlegen haben wir den "Object-Oriented Pattern" gewählt. Dieser Pattern definiert Subsysteme entsprechend zu den Daten und zu den zugehörigen Funktionen. Der erste Entwurf der Architektur unseres Systems wurde nach und nach mit Hilfe der identifizierten "Use Cases" durch Module und Interfaces ergänzt und vervollständigt.

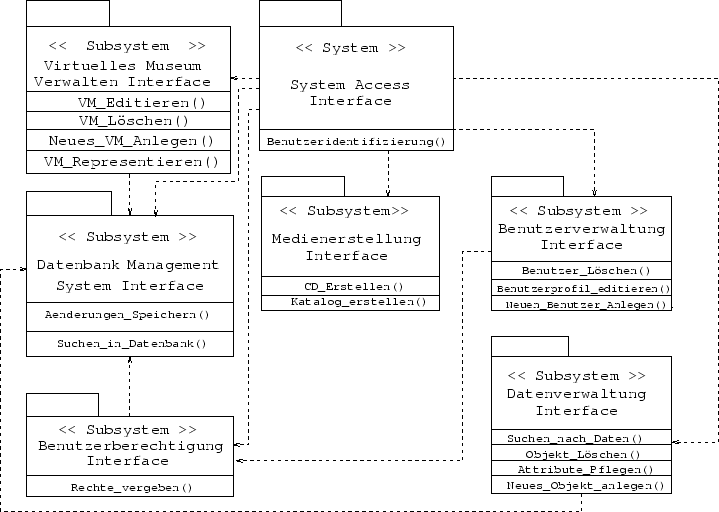

Kurzbeschreibung der Subsysteme

  • System Access Interface: regelt den Zugang zum System (login und logout). Anhand von Benutzername und Passwort werden die Zugangsberechtigungen überprüft.
  • Datenverwaltung Interface: stellt die Verwaltung aller archäologischen Daten zur Verfügung. Also alle Daten zu Gräbern, Siedlungen und Artefakten (= archäologische Objekte) können verwaltet werden. Dies beinhaltet das Erfassen neuer archäologischer Objekte, das Pflegen der Attribute und Beziehungen von Objekten, das Löschen von Objekten und das Suchen von Daten in der Datenbank.
  • Benutzerverwaltung Interface: stellt die Benutzerverwaltung zur Verfügung. Hier werden also neue Benutzer und Benutzergruppen angelegt oder gelöscht und Benutzerprofile editiert.
  • Medienerstellung Interface: stellt die Möglichkeit zur Verfügung Medien zu virtuellen Museen zu erstellen. Bei diesen Medien handelt es sich um gedruckte Kataloge und CD-ROMs.
  • Verwaltung virtueller Museen Interface: stellt die Möglichkeit zu Verfügung mehrere virtuelle Museen zu verwalten. Hier können also Daten aus der Datenbank ausgewählt werden um daraus neue virtuelle Museen, mit Stockwerken, Räumen und Vitrinen aufzubauen. Weiters wird hier die Umgestaltung von virtuellen Museen behandelt.
  • Datenbank Management System Interface: stellt Standard Speicher-, Lösch-, Update-, und Suchfunktionen für Daten, die in der Datenbank gespeichert sind, zur Verfügung. Diese Funktionen werden von anderen Subsystemen benutzt.
